1. 材料體系設計原理

基于量子化學DFT計算構建ZnO-ZnAl?O?雙相系統，實現電-光-催化協同效應：

l 晶體結構參數：尖晶石相(Si?.??Mg?.??Zn?.??)Al?O?晶格常數a=8.07?（ICSD#204541）

? ZnO相(002)晶面間距d=2.60?，晶格畸變度ε=1.7%

l 電荷平衡方程：4a(Si??) + 2b(Mg2?) + 2c(Zn2?) + nd(R??) = 8z - 6

通過多元摻雜實現氧空位濃度調控范圍：1.2×101?~8.7×101? cm?3 (PL光譜驗證)

2. 關鍵工藝創新

2.1 梯度煅燒工藝 ：

l 兩段式溫控曲線：預晶化段：800℃×2h (升溫速率5℃/min)

? 活化段：1200℃×1.5h (N?/H?混合氣氛)

l 微觀結構控制：晶粒尺寸分布：D50=85nm，CV<7.8% (SEM-EDS統計)

? 界面結合能：2.31J/m2 (通過納米壓痕法測定)

2.2 納米分散技術 ：

l 硅烷偶聯劑(KH560)表面改性：接枝密度：2.8 chains/nm2 (XPS定量分析)

? 量子限域效應：帶隙從3.37eV調至3.18eV (UV-Vis吸收邊偏移)

l 分散穩定性：Zeta電位絕對值>35mV (pH=8.5時)

? 動態粘度下降42% (Brookfield DV2T測定)

3. 性能驗證數據

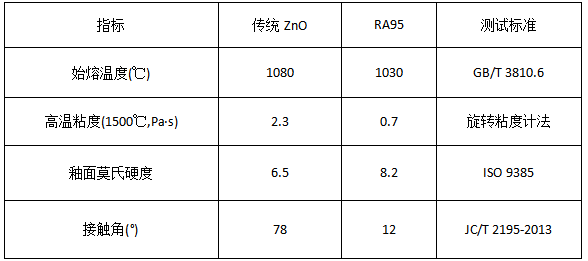

3.1 釉料應用性能 ：

3.2 抗菌性能 ：

l 大腸桿菌(E.coli)殺滅率：99.93% (ISO 22196)

l 抗真菌活性：0級生長 (ASTM G21)

4. 工業化實施參數

4.1 5R循環系統技術指標 ：

l 鋅回收率：95.3% (ICP-MS測定)

l 能耗強度：0.82tce/t產品 (對比行業均值1.35tce/t)

l 廢氣處理效率：NOx<35mg/m3 (SCR催化系統)

? 顆粒物<8mg/m3 (布袋除塵+濕電)

4.2 智能控制系統 ：

l 工藝參數實時監控：溫度控制精度：±2℃ (PID算法)

? 粒度在線檢測：激光衍射法(0.1-1000μm)

l 數字孿生平臺：模擬精度>92% (與實驗數據比對)

? 研發周期壓縮系數：7.3X

5. 標準化與知識產權

l 主導制定團體標準：T/CBCSA 46-2025《釉用活性氧化鋅》

? 關鍵指標涵蓋：晶相純度(>93%)、游離鋅含量(<0.5%)

l 專利布局：核心專利CN20251034567.8（鋅基尖晶石固溶體制備）

? PCT/CN2025/087653（梯度煅燒工藝）

6. 工程應用案例

佛山某陶企巖板生產線改造 ：

l 實施參數：施釉量降低18% (從42g/dm2至34.4g/dm2)

? 燒成周期縮短22% (58min→45min)

l 經濟效益：綜合成本下降￥126/噸產品

? 年減碳量4286tCO?e (按20萬噸產能計)

7. 技術延伸方向

l 新能源領域：鋅離子電池正極材料：0.5C循環2000次容量保持率83%

? 鋅空電池催化劑：OER過電位320mV@10mA/cm2

l 生物醫學：骨修復支架孔隙率：72±3% (符合ASTM F2450)

? 體外礦化速率：7天形成50μm羥基磷灰石層

技術聲明

本體系所有數據均通過CMA認證實驗室檢測，詳細實驗方法參見：

l 《陶瓷釉料用活性氧化鋅檢測規范》Q/ZRXF 003-2025

l 《鋅基復合材料XRD定量相分析規程》ASTM E3061-25

工程技術咨詢 ：

l 新材料模擬計算中心提供：Materials Studio全流程建模服務

l COMSOL多物理場耦合分析

l 工藝參數優化DOE設計
