PRODUCT CENTER
產品中心
鋅基異構體重質納米類球形氧化鋅
當前位置：首頁 >產品中心>鋅基異構體重質納米類球形氧化鋅
鋅基異構體重質納米類球形氧化鋅
詳情介紹

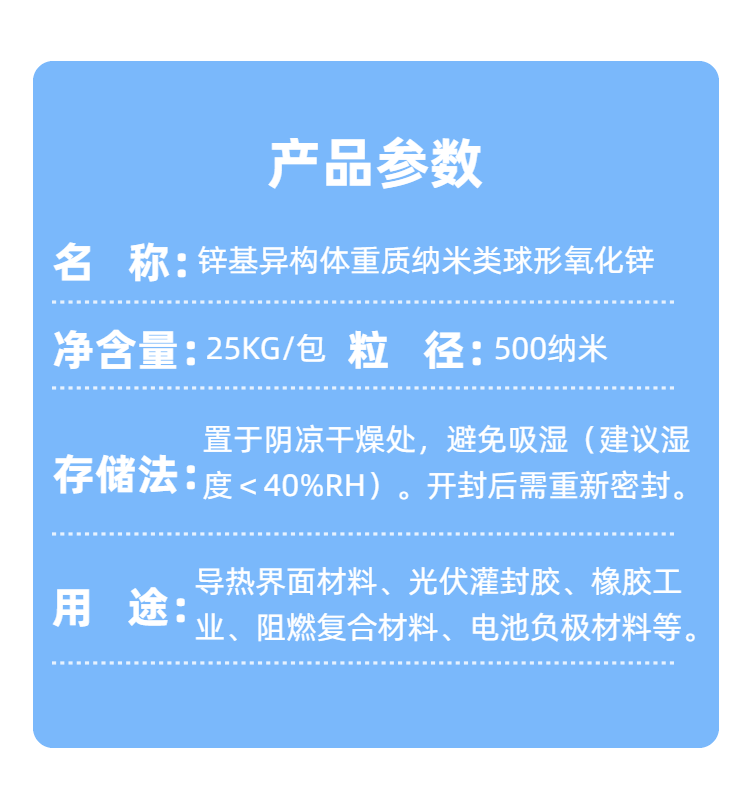

鋅基異構體重質納米類球形氧化鋅（XRF-QNM500）是肇慶市新潤豐高新材料有限公司采用專利異構體界面設計技術開發的高端功能材料。該產品通過鋅硅異構體界面調控（(ZnO)?·(Si-O)???），實現了 振實密度1.8 g/cm3 （傳統納米氧化鋅僅為0.3-0.5 g/cm3），同時保持納米尺度效應（D50在100-500納米可調）。球形度達90%的類球形結構賦予其優異的流動性和填充特性，氧化鋅含量≥99.8%，重金屬雜質（Pb、Cd、As）含量＜5 ppm，符合歐盟安全標準。本品為國內首創的重質納米氧化鋅，解決了傳統材料高填充下流動性差、分散困難的核心痛點。
l 堆積行為 ：振實密度1.8 g/cm3使其在70%高填充率下仍保持流動性（壓縮度指數CI=12%，遠低于傳統氧化鋅的35%）。
l 形貌控制 ：類球形結構通過熔融球形化工藝實現，SEM顯示表面光滑、無枝晶結構，粒徑分布跨度（(D90-D10)/D50）≤1.5，確保填充均勻性。
l 分散性能 ：可定制經硅烷偶聯劑（如KH550）原位改性，在聚合物基體中可實現單分散（團聚指數＜1.2）。
l 純度控制 ：有效去除鐵、錳等雜質，水溶物含量＜0.1%，鹽酸不溶物＜0.05%。
l 表面性質 ：可定制產品表面羥基密度≤2.5 OH/nm2（傳統產品≥4 OH/nm2），疏水性增強，適用于非極性體系（如橡膠、硅脂）。
l 重金屬合規 ：通過微波消解-ICPMS檢測（HNO?+H?O?，180℃/30min），Pb、Cd、As均低于5 ppm，滿足電子級材料要求（RoHS限量：Pb≤90 ppm, Cd≤75 ppm）。
l 導熱性能 ：在硅橡膠基體中（70%填充率），導熱系數達2.83 W/(m·K)；與微米氧化鋁構建核殼結構后，可達4.72 W/(m·K)。
l 電學特性 ：體積電阻率＞1012 Ω·cm（實測值），介電常數≤8.5（1 MHz），適用于高壓絕緣場景（如避雷器）。
l 抗菌活性 ：對大腸桿菌抗菌率＞99.9%（ISO 22196），鋅離子緩釋速率0.21 μg/cm2/day，長效性提升3倍。
應用領域
l 導熱界面材料（TIM） ：推薦填充率60-75%。需與基體（硅脂、環氧樹脂）預混合后三輥研磨（間隙10μm，轉速200rpm），確保分散均勻。
l 光伏灌封膠 ：在EVA膠膜中添加3-5%，可提升紫外老化穩定性（QUV測試黃變指數ΔYI＜2.0），同時導熱率提高至0.8 W/(m·K)。
l 橡膠硫化 ：減量50%替代普通氧化鋅（建議用量1.5-2 phr），可促進硫交聯網絡形成，提升300%定伸應力（↑15%）和撕裂強度（↑20%）。
l 阻燃復合材料 ：在PP/PE中添加10-20%，與氫氧化鎂協效，LOI值提升至32%（UL-94 V0），且機械性能損失＜10%。
l 電池負極材料 ：用于水系鋅離子電池，可抑制枝晶形成（庫倫效率99.93%），循環2000次容量保持率＞95%。
l 催化與抗菌 ：光催化降解有機物效率92%（2h），適用于空氣凈化涂層；紡織噴絲中添加1-3%，UPF＞50+，50次洗滌后抗菌率＞99%。
l 分散工藝 ：優先選擇干法混煉（橡膠）或溶劑置換法（涂料）。高填充時建議添加0.5-1%的聚甘油脂肪酸酯作為分散劑。
l 安全操作 ：符合OSHA標準，粉塵濃度需控制＜5 mg/m3（建議局部通風+PPE防護）。
